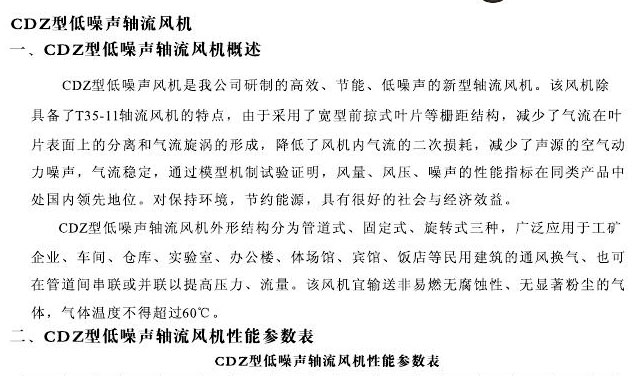

CDZ型低噪声轴流风机

机号	转速(rpm)	工况	风量(m3/h)	全压(pa)	功率(kw)	噪声dB(A)	重量(kg)
2.5	2900	1	1954	193	0.18	66	16
		2	1848	202
		3	1737	208
		4	1647	213
		5	1520	216
	1450	1	977	48	0.025	54	15
		2	924	50
		3	868	52
		4	823	53
		5	760	54
2.8	2900	1	2745	242	0.25	71	19
		2	2597	254
		3	2439	260
		4	2314	267
		5	2136	271
	1450	1	1372	60	0.04	56	18
		2	1298	63
		3	1219	65
		4	1157	66
		5	1068	67
3.15	2900	1	3908	307	0.55	73	29
		2	3697	322
		3	3473	330
		4	3295	338
		5	3041	343
	1450	1	1954	76	0.06	58	22
		2	1848	80
		3	1736	82
		4	1647	84
		5	1520	85

机号	转速 (rpm)	工况	风量 (m3/h)	全压 (pa)	功率 (kw)	噪声 dB(A)	重量(kg)
3.55	2900	1	5595	390	1.1	77	36
		2	5293	409
		3	4972	419
		4	4716	430
		5	4353	436
	1450	1	2797	97	0.12	62	29
		2	2646	102
		3	2486	104
		4	2358	107
		5	2176	109
4	2900	1	8003	495	2.2	80	50
		2	7571	519
		3	7113	532
		4	6747	546
		5	6228	554
	1450	1	4001	123	0.25	65	37
		2	3785	129
		3	3556	133
		4	3373	136
		5	3114	138
4.5	2900	1	11396	627	3	82	74
		2	10780	657
		3	10128	674
		4	9607	691
		5	8867	701
	1450	1	5698	156	0.37	67	42
		2	5390	164
		3	5064	168
		4	4803	172
		5	4433	175

CDZ型低噪声轴流风机性能参数表（2）

机号	转速(rpm)	工况	风量(m3/h)	全压(pa)	功率(kw)	噪声dB(A)	重量(kg)
5	1450	1	7816	193	0.75	71	54
		2	7394	202
		3	6946	208
		4	6589	213
		5	6082	216
	960	1	5359	91	0.25	62	50
		2	5070	95
		3	4763	97
		4	4518	100
		5	4170	101
5.6	1450	1	10981	242	1.1	74	72
		2	10388	254
		3	9579	260
		4	9257	267
		5	8544	271
	960	1	7216	104	0.37	65	64
		2	6826	109
		3	6413	112
		4	6083	115
		5	5615	117
6.3	1450	1	15858	316	2.2	78	91
		2	15002	331
		3	14094	339
		4	13369	348
		5	12340	353
	960	1	10498	138	0.75	69	77
		2	9931	145
		3	9330	148
		4	8850	152
		5	8186	155
7.1	1450	1	23179	418	4	81	150
		2	21928	438
		3	20600	449
		4	19541	461
		5	18036	468
	960	1	15026	176	1.1	72	109
		2	14215	184
		3	13354	189
		4	12668	194
		5	11692	196

机号	转速 (rpm)	工况	风量 (m3/h)	全压 (pa)	功率 (kw)	噪声 dB(A)	重量(kg)
8	1450	1	33158	531	7.5	83	186
		2	31368	557
		3	29469	571
		4	27954	586
		5	25802	594
	960	1	21495	223	2.2	75	168
		2	20335	234
		3	19104	240
		4	18122	246
		5	16726	250
9	960	1	30606	282	4	81	214
		2	28954	296
		3	27201	303
		4	25802	311
		5	23816	316
	720	1	23117	161	1.5	74	209
		2	21869	169
		3	20545	173
		4	19489	177
		5	17988	180
10	960	1	42877	364	7.5	83	237
		2	40536	381
		3	38106	391
		4	36147	401
		5	33364	407
	720	1	31711	199	3	77	246
		2	29999	208
		3	28183	214
		4	26734	219
		5	24676	222
11.2	960	1	60239	456	11	85	352
		2	56988	478
		3	53537	490
		4	50784	503
		5	46875	511
	720	1	45179	256	5.5	79	317
		2	42741	269
		3	40153	276
		4	38088	283
		5	35156	287

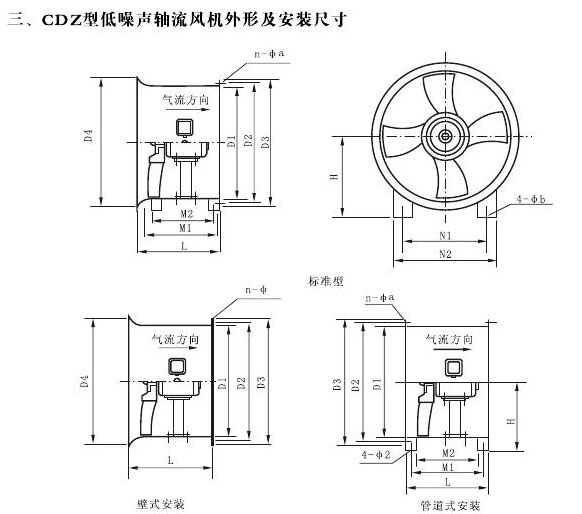

机号	D1	D2	D3	D4	L	标准型		管道型		N1	N2	n-φa	φb	H
机号	D1	D2	D3	D4	L	M1	M2	M1	M2	N1	N2	n-φa	φb	H
2.5	φ260	φ292	φ320	φ330	280	236	200	211	175	200	150	4-φ8.5	φ8.5	185
2.5（防爆）	φ260	φ292	φ320	φ330	350	286	250	261	225	200	150	4-φ8.5	φ8.5	185
2.8	φ290	φ322	φ350	φ360	280	236	200	211	175	200	150	8-φ8.5	φ8.5	205
2.8（防爆）	φ290	φ322	φ350	φ360	350	286	250	261	225	200	150	8-φ8.5	φ8.5	205
3.15	φ325	φ358	φ385	φ395	280	236	200	211	175	220	170	8-φ8.5	φ8.5	230
3.15（防爆）	φ325	φ358	φ385	φ395	350	286	250	261	225	220	170	8-φ8.5	φ8.5	230
3.55	φ365	φ398	φ425	φ435	300	261	225	236	200	220	170	8-φ11	φ8.5	250
3.55（防爆）	φ365	φ398	φ425	φ435	390	311	275	286	250	220	170	8-φ11	φ8.5	250
4	φ410	φ448	φ480	φ490	320	269	225	244	200	300	240	8-φ11	φ11	265
4（防爆）	φ410	φ448	φ480	φ490	420	344	300	319	275	300	240	8-φ11	φ11	265
4.5	φ460	φ498	φ530	φ540	400	344	300	294	250	300	240	12-φ11	φ11	295
4.5（防爆）	φ460	φ498	φ530	φ540	420	344	300	319	275	300	240	12-φ11	φ11	295
5	φ510	φ553	φ590	φ600	400	344	300	294	250	400	320	12-φ11	φ13	315
5(防爆）	φ510	φ553	φ590	φ600	450	369	325	319	275	400	320	12-φ11	φ13	315
5.6	φ570	φ613	φ650	φ660	450	369	325	319	275	400	320	12-φ11	φ13	365
6.3	φ640	φ683	φ720	φ730	450	377	325	327	275	500	400	16-φ11	φ16	395
7.1	φ720	φ764	φ800	φ820	500	437	375	387	325	600	480	16-φ11	φ16	435
8	φ810	φ859	φ900	φ920	500	437	375	387	325	600	480	16-φ13	φ16	490
9	φ910	φ959	φ1000	φ1030	550	470	400	420	350	700	580	16-φ13	φ16	550
10	φ1010	φ1064	φ1110	φ1130	550	470	400	420	350	700	580	20-φ13	φ16	615
11.2	φ1130	φ1184	φ1230	φ1250	600	495	425	420	375	800	650	20-φ13	φ16	660
