YDF系列喷流诱导风机

一、特性及应用
诱导风机是无风道射流诱导通风系统的一部分，它与送风风机、排风风机组成整个系统。其原理是由以系统设计、适当不止的多台诱导风机喷嘴射出的定向高速气流、诱导室外的新鲜空气或经过处理的空气，在无风管的条件下将其送到所要求的区域，实现最佳的室内气流组织，以达到高效经济的通风换气效果。使用无管道射流诱导通风系统时，可省去设计、制造、安装风管及其他配套工程方面的费用，这部分费用比使用的诱导风机机组昂贵的多，而且以整个层面为通风风道，送风风机、排风风机所需要风压比使用管道时小的多，这样就可以选用大风量较低风压的风机，使所需功率降低，大幅地降低了运行成本和投资费用。当送排风机停止运转时，诱导风机仍可运转，起到局部通风换气的作用。
诱导风机内置高效率离心风机、噪声低、体积小、重量轻、吊装方便（立式、卧式安装均可）、维护简单，广泛配套应用于地下停车场，体育馆、车间、仓库、商场、超市、娱乐场所等大面积场合的通风。
YDF-Ⅰ型诱导风机一般用于无风管诱导通风系统，有卧式和立、卧式两用两种结构型式，电机采用风机专用单相电机。
YDF-Ⅱ型诱导风机为柜式箱体结构，卧式安装，皮带传动。配用三相电机，一般与螺旋圆风管、可桡曲喷嘴组合成有风管的诱导通风系统。
喷流诱导系列可设计智能系统，在诱导空间内设置空气质量传感器，用以探测一氧化碳浓度，通过控制器自动控制诱导风机的开启与停止（配置智能诱导风机），以实现自动化控制。
二、诱导通风系统与传统的风管式通风系统相比具有优点：
1、系统规划设计简单，设计变动弹性大，修改容易，布置灵活，喷射方向可随时随地调节；
2、安装简便，施工简单，可安装在有针对性的位置，消除死角。
3、维护简单方便，单机维护，不影响整个系统的运行；
4、换气质量高，诱导系统使用整个空间空气完全流通，不留死角，提高了空气品质；
5、风机由优质冷轧平板（超硬铝合金框架）制成，外表喷塑，整机美观大方，与空间装饰的协调性好。
6、电机采用免维修护风机专用电机，内置高效离心风机，噪声低，叶轮经高精度动平衡校验，振动小。
三、性能参数及外形尺寸表

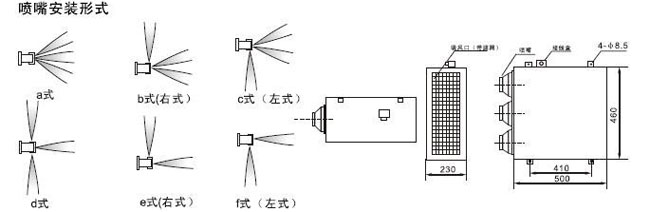

四、外形尺寸及喷嘴安装形式
（1）YDF-Ⅰ-6L立式诱导风机示意图（万向球形喷嘴）
球体喷口卧式诱导风机由离心式通风机，消声机箱、三个万向球形喷嘴组成。回转角度<60°，喷口Φ80×3。主要特点：喷口位置增加8个，可任意调整喷口位置，适应不同的设计和现场实际需要，机组不变化，风机效率提高。

（2）YDF-Ⅰ-6W1卧式诱导风机示意图（万向球形喷嘴）
球形喷口卧式诱导风机由离心式通风机、消声机箱、三种以下导管组成。回转角度<60°，喷口Φ80×3，主要特点：调节灵活方便回转角大，适用在多种环境安装，外形美观大方。

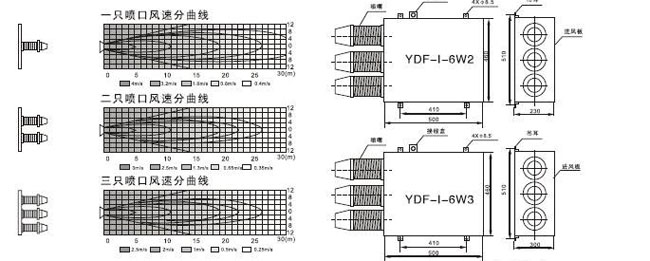

（3）YDF-Ⅰ-6W2诱导风机示意图（导管式喷嘴）
导管卧式诱导风机由离心式通风机、消声机箱、三种以下导管组成。回转角度<45°，导管长＝400mm，Φ80×3，Φ100×2，Φ140×1，主要特点：气流导向准确，喷射间距远，接力传递卷吸量大。

（4）YDF-I-12诱导风机
可配用万向球形喷嘴或导管式喷嘴，外形同YDF-I-6W
尺寸同YDF-I-6W1

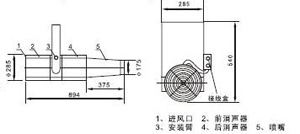

（5）YDF-z-2.2诱导风机示意图
无箱轴流诱导风机由轴流风机、消声器、喷嘴、固定架组成，回转角度<60°，喷口Φ175.
主要特点：产品类似隧道射流风机、射程更加长远，适应高大型
场所，安装方便。

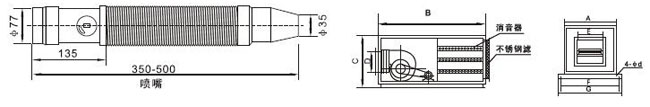

（6）YDF-Ⅱ系列管道式诱导风机外形尺寸
YDF-Ⅱ系列管道式诱导风机箱有模具行程框架、离心风机、嵌入式消声静压箱组成，回转角度<45°喷口Φ36.离心风机采用低风量大压力，全压大于等于1750pa，风管采用螺旋有压圆管，配装小直径的喷口以超高速的气流传递卷吸量大，喷口自带风量调节阀更能适应各种环境的适用。

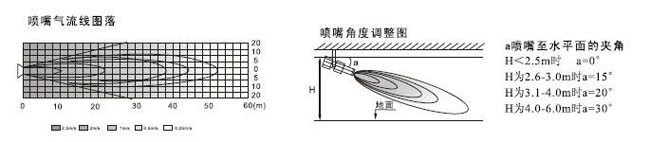

五、卧、立式安装示图
诱导风机机组是整个送排风系统的一个重要的中间通风衔接环节，进风口、排风口位置，诱导风机的安装位置十分重要，直接关系到能否形成合理的气流。理想的布局是让送排风在空间上形成主气流，通过诱导风机的诱导送风，来完成整个空间的送排风。

六、诱导风机数量的计算
所需诱导风机的台数，在考虑通风方式（机械送排风，自然进风机械排风），有无隔墙，空间形状的前提下，按每台诱导风机所要承担的面积计算，可参照下表确定：

七、可应用场合简介
1.通风换气效果比较

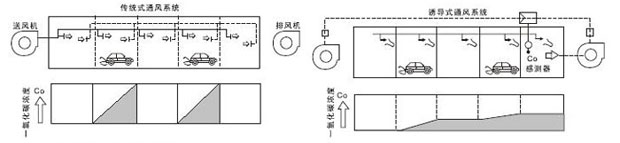

下图为传统式风管系统与诱导通风系统在CO浓度上的比较：
深色区域显示各不同点的一氧化碳浓度，传统的风管通风系统在车子经过的区域，优于仅为局部换气，CO浓度明显较高，而诱导通风系统，因是全风量换气，平均CO浓度明显较低，且最高的CO浓度出现在近排风设备处，若加装CO感测器，因气流分布均匀，探测效果好，可控制风机的运转状态，以节省电力费用。

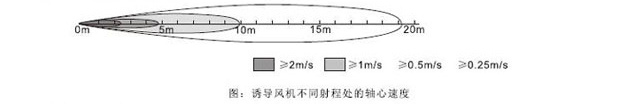

2.诱导风机的诱导风量

根据动量定量及射流理论，诱导风机的诱导风量可用下式进行计算“Qx/QO=X/0.37
注：式中Qx－射程X处射流诱导风量，QO－诱导风机的风量；
当末端风速为0.5m/s，X=10m时，风量为650m3/h的一台诱导风机可诱导风量达至17560m3/h

3.应用场合示图
对地下停车场，可有效的排除汽车排放的以养虎滩及其他污染气体，节省层高空间，方便其它管道布置，通风换气的效果比传统的风管通风系统更佳。
体育场馆、室内游泳池、展览中心等高达空间的建筑物，冬季时的热空气下送是个难题，通过使用诱导风机，可有效地解决尚不热空气的下送问题，提高底部温度，节省能源‘夏季可使空调气流组织理想，消除死角，使各部位都能保持舒适的温度。
对于车间、仓库、超市可在通道上方安装诱导风机，有效地组织气流的流动，不形成死角；并且可以随着布局的调整，方便地调整诱导风机的布置位置。
注意消防通风时：1.排烟风机的选用：宜和平时排风机相结合机房合用。2.排烟风管可按“排烟口距防烟分区内最远点的水平距离不超过30m”的原则布置，风管管径角儿按规范规定的风速来确定。
